Deckblatt-Aufleger
LITOMAT DQ
Beschreibung

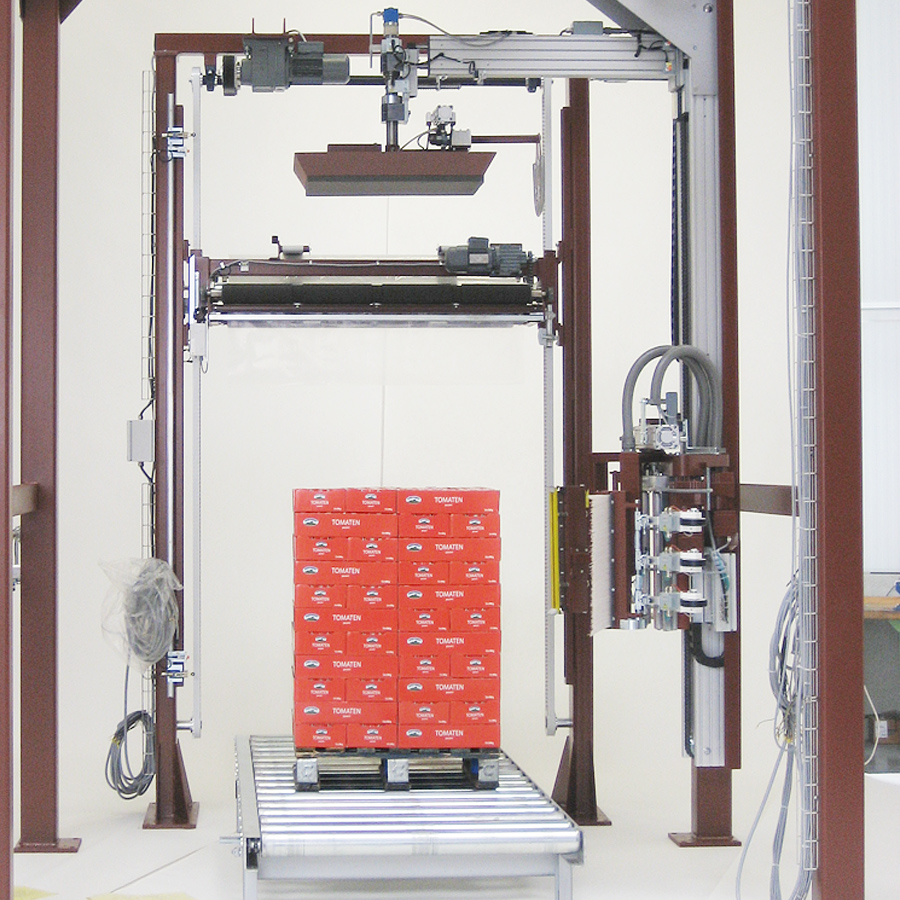

Der Deckblattaufleger LITOMAT DQ ist eine eigenständige Maschine, die im Bereich des Paletten-Stellplatzes vor der Stretchfolien-Wickelmaschine seitlich neben dem Paletten-Fördersystem angeordnet, oder in Verbindung mit einer Drehtellermaschine gegenüber von dieser installiert wird.

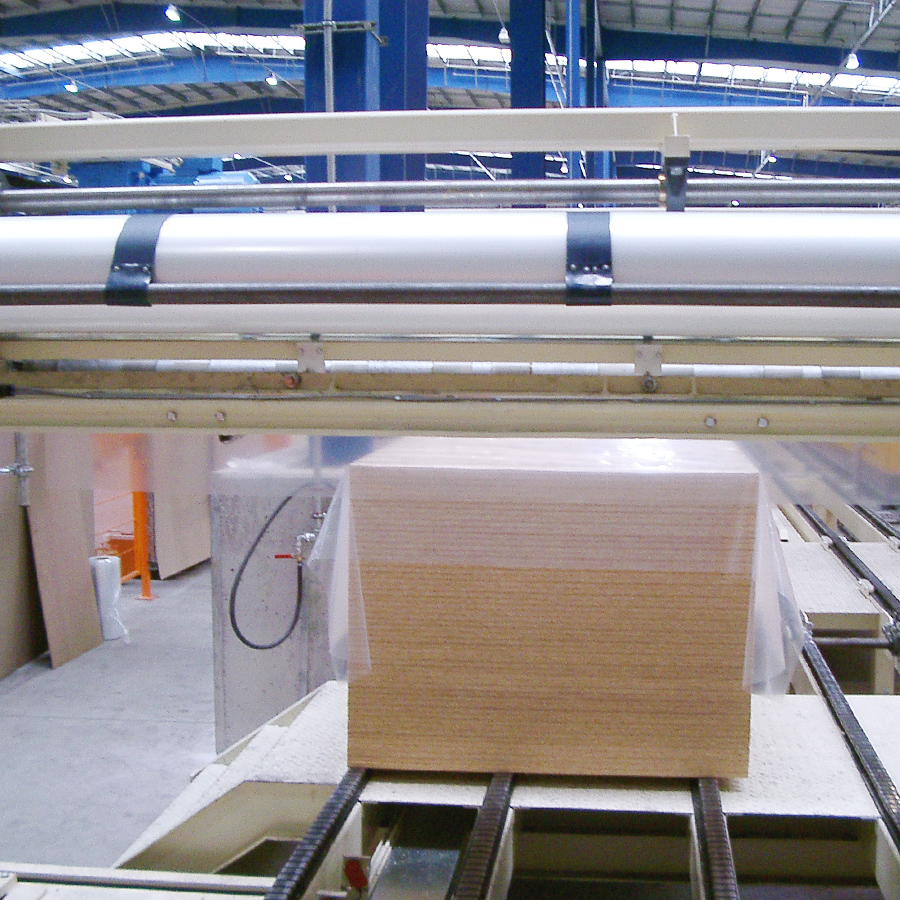

Die Palette erhält bei der ersten Variante das Deckblatt vor dem eigentlichen Wickelprozess aufgelegt. Dadurch wird einen Witterungs-, Staub- oder Zugriffsschutz erzielt. Bei der zweiten Variante wird das Deckblatt während des Wickel-Zyklusses aufgelegt. Die Palette erhält dadurch nahezu einen Vollwetterschutz.
Ausstattung
Standardausstattung – automatische Höhenerkennung der Palette – automatisches Spenden und Abschneiden der Deckfolie – Erkennung Folienende - frei programmierbare Steuerung SIEMENS S7 – Bedienung über Touch-Panel SIEMENS (in der Regel wird die Steuerung anteilig in die Komplettsteuerung der Verpackungsanlage integriert)
Optionen
Maschine auch in Sondergrößen lieferbar – Schutzgitter mit Sicherheitslichtschranken –Weitere Optionen auf Anfrage
.
Technische Daten
|
Leistung* |
je nach Anordnung der Maschine 30 - 60 Pal. / h* |
|
Palettengröße |
600 x 800 / 1.200 x 800 / 1.200 x 1.000 mm |
|
Stromversorgung |
3 x 400V, PE N, 50 Hz |
|
Steuerspannung |
24V DC |
|
Installierte Leistung |
1,5 kW |
|
Druckluft |
6 bar, 20 NL / Zyklus |
|
Maschinengewicht |
ca. 600 kg |
|
Deckfolie | |
|
Breite |
1.400 / 1.600 / 1.800 mm |
|
Stärke |
50 – 70 µ |
|
max. Rollendurchmesser |
300 mm |
* abhängig von der Anordnung, Palettenhöhe und Fördergeschwindigkeit
- technische Änderungen vorbehalten -
